Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток. Сортамент.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАЛЬ ГОРЯЧЕКАТАНАЯ
ШВЕЛЛЕР С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК
СОРТАМЕНТ
ГОСТ 21026-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ СОВЕТА МИНИСТРОВ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК СортаментHot-roller channel sections with outward flanges for trolleys. Dimensions | ГОСТ 21026-75 ВзаменГОСТ 5157-53 в части швеллера с отогнутой полкой для вагонеток |
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1975 г. № 1957 срок действия установлен
с 01.01. 1977 г.
до 01.01. 1982 г.
la. Показатели технического уровня, установленные настоящим стандартом, соответствуют требованиям высшей и первой категорий качества.
Примечание. Категория качества определяется с учетом качества стали, использованной для изготовления швеллеров.

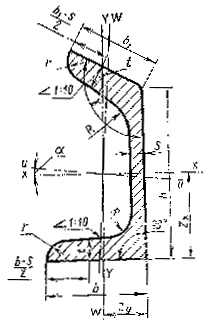

1. Поперечное сечение швеллеров с отогнутой полкой должно соответствовать указанному на чертеже.
Обозначение к чертежу и табл. 1 и 2:
h-высота швеллера; b-ширина полки; b1-ширина отогнутой полки; s-толщина стенки; t-средняя толщина полки; R-радиус внутреннего закругления; r-радиус закругления полки; g-внутренний угол наклона полки; I-момент инерции; i-радиус инерции; Zx-расстояние центра тяжести до оси х-х; Zу-расстояние центра тяжести до оси у-у.
2. Размеры швеллеров, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины и справочные величины должны соответствовать указанным в табл. 1 и 2.
Предельные отклонения для швеллеров высшей категории качества должны быть не более: по высоте
мм, по толщине ± 0,7 мм.
Таблица 1
Обозна- | h | b | b1 | s |
|
|
|
|
| g | Площадь | Масса | |||||
чение | Номин. | Пред. | Номин. | Пред. | Номин. | Пред. | Номин. | Пред. | t |
|
| R | r | Номин. | Пред. | сечения, см2 | 1 м, кг |
профи- |
| откл. |
| откл. |
| откл. |
| откл. |
|
|
|
|
|
| откл. |
|
|
ля | мм | град |
|
| |||||||||||||
СП-10 | 100 | ± 2 | 55 | ± l,5 | 40 | ± l,5 | 9 | + 0,7 -1,0 | 11 | 23,0 | 15,5 | 11 | 5,5 | 123 | ±30' | 18,6 | 14,6 |
СП-12 | 120 | ± 2 | 60 | ± l,5 | 45 | ± l,5 | 1 | + 0,7 -1,0 | 13 | 24,5 | 17,0 | 13 | 6,5 | 126 | ±30' | 25,5 | 20,0 |
Примечание. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см3.
Таблица 2
Обозна чение | Ось х-х | Ось у-у | Ось и-и | Ось w-w | Угол наклона | Zx, см | Zy, см | ||||
профиля | Ix, см4 | ix, см | Iy, см4 | iy, см | Iu, см4 | iu, см | Iw, см4 | iw, см | осей tga |
|
|
СП-10 | 305,50 | 4,10 | 33,48 | 1,36 | 304,19 | 4,09 | 34,89 | 1,38 | 0,064 | 4,96 | 1,50 |
СП-12 | 594,75 | 4,87 | 55,86 | 1,49 | 589,93 | 4,85 | 61,72 | 1,57 | 0,059 | 6,025 | 1,62 |
3. Швеллеры изготовляют длиной от 2 до 9 м:
мерной длины;
кратной мерной длины.
5. Предельные отклонения по длине швеллера мерной и кратной мерной длины не должны превышать:
для высшей категории качества: +40 мм для швеллеров длиной свыше 4 м до 7 м и +5 мм на каждый метр свыше 7 м;
для первой категории качества:
+ 40 мм-для швеллеров длиной до 4 м,
+ 60 мм-для швеллеров длиной св. 4 до 6 м,
+ 80 мм-для швеллеров длиной св. 6 м.
6. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать:
для высшей категории качества 0,3 % длины;
для первой категории качества 0,4 % длины
7. Контроль размеров производят на расстоянии не менее 500 мм от торца штанги. Толщину стенки швеллера измеряют у торца штанги, высоту-в плоскостях у-у.
Контроль толщины полок швеллеров производится по калибрам в валках при их расточке.
8. Скручивание вокруг продольной оси не допускается
