Гайки шестигранные класса точности В. Конструкции и размеры.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ 5915-70
ГАЙКИ ШЕСТИГРАННЫЕ
КЛАССА ТОЧНОСТИ В.
Конструкция и размеры
Hexagon nuts, product grade B.
Construction and dimensions
Постановлением Государственного комитета стандартов, мер и измерительных приборов при Совете Министров СССР 18 февраля 1970 г. № 178 срок введения установлен
с 01.07.72
в части размера «под ключ» S= 16, 18, 21, 34 мм
с 01.01.91
*Переиздание (август 1985 г.) и Изменениями № 2, 3, 4, 5, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г. (ИУС № 3-74, 6-81, 11-83, 8-85). Внесено изм. № 6 и 7 (ИУС 6-89, ИУС 9-95).
1. Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1,6 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 3683-82.
(Измененная редакция, Изм. № 4).

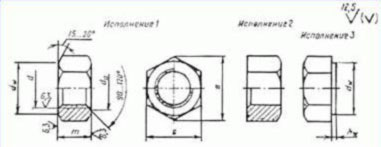

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Номинальный размер резьбы d | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
Шаг | Крупный | 0,35 | 0,40 | 0,45 | 0,50 | 0,60 | 0,70 | 0,80 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
резьбы | Мелкий | - | - | - | - | - | - | - | - | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 |
Размер «под ключ» S | 3,2 | 4,0 | 5,0 | 5,5 | 6 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
Диаметр описанной окружности е, не менее | 3,3 | 4,2 | 5,3 | 5,9 | 6,4 | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | |
da | не менее | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 15 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| не более | 1,84 | 2,30 | 2,9 | 3,45 | 4,00 | 4,60 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 |
dw, не менее | 2,9 | 3,6 | 4,5 | 5,0 | 5,4 | 6,3 | 7,2 | 9,0 | 11,7 | 14,5 | 16,5 | 19,2 | 22,0 | 24,8 | 27,7 | 31,4 | 33,2 | 38,0 | 42,7 | 51,1 | 59,9 | 69,4 | |
hw | не более | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| не менее | 0,10 | 0,10 | 0,10 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,25 | 0,25 |
Высота m | 1,3 | 1,6 | 2,0 | 2,4 | 2,8 | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18 | 19,8 | 21,5 | 23,6 | 25,6 | 31 | 34 | 38 | |
Примечания. 1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
(Измененная редакция, Изм. № 6 ).
3. Допускается изготовление гаек с номинальной высотой m не менее 0,8 и предельными отклонениями по ГОСТ 1759.1-82 при условии соблюдения требований ГОСТ 1759.5-87.
(Измененная редакция, Изм. № 6).
Пример условного обозначения гайки исполнения 1, диаметром резьбы d=12 мм, с размером «под ключ» S= 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 5915-70
То же, исполнения 2, с размером «под ключ»S= 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12´1,25-6Н.12.40Х.016 ГОСТ 5915-70
(Измененная редакция, Изм. № 2, 3, 4, 5, 7).
3. Резьба по ГОСТ 24705-81.
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля-по ГОСТ 1759.1-82.
3б. Допустимые дефекты поверхностей гаек и методы контроля-по ГОСТ 1759.3-83.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. (Исключен, Изм. №5).
5. Технические требования-по ГОСТ 1759.0-87.
(Измененная редакция, Изм. № 6).
6. (Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. № 4).
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек (исполнение 1) с крупным шагом резьбы
Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг» |
1,6 | 0,074 |
2 | 0,141 |
2,5 | 0,272 |
3 | 0,377 |
3,5 | 0,497 |
4 | 0,800 |
5 | 1,440 |
6 | 2,573 |
8 | 5,548 |
10 | 10,220 |
12 | 15,670 |
14 | 25,330 |
16 | 37,610 |
18 | 53,270 |
20 | 71,440 |
22 | 103,150 |
24 | 122,870 |
27 | 175,280 |
30 | 242,540 |
36 | 416,780 |
42 | 623,880 |
48 | 956,200 |
Для определения массы гаек из других материалов величины массы, указанные в таблице, следует умножить на коэффициенты:
0,356-для алюминиевого сплава,
1,080-для латуни.
(Измененная редакция, Изм. № 6).
ПРИЛОЖЕНИЕ 2
Справочное
мм
Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
Размер «под ключ» S | 17 | 19 | 22 | 32 |
Диаметр описанной окружности е, не менее | 18,7 | 20,9 | 23,9 | 35,0 |
dw, не менее | 15,5 | 17,2 | 20,1 | 29,5 |
Теоретическая масса 1000 шт. Гаек (исполнение 1) с крупным шагом резьбы, кг» |
12,06 |
18,40 |
28,91 |
85,67 |
(Измененная редакция, Изм. № 7)
